氧化鋯陶瓷板在燒結(jié)成型以及機械加工時都有一些要求需要注意，這樣才能保證陶瓷板的品質(zhì)，下面科眾陶瓷廠將詳細介紹它的加工要求和燒結(jié)程序。

氧化鋯陶瓷板加工要求：

外形打磨：這一步驟取決于所選擇的加工程序。
A、注意車針單位時間內(nèi)行走的距離，不要太快。
B、及時更換車針。　　

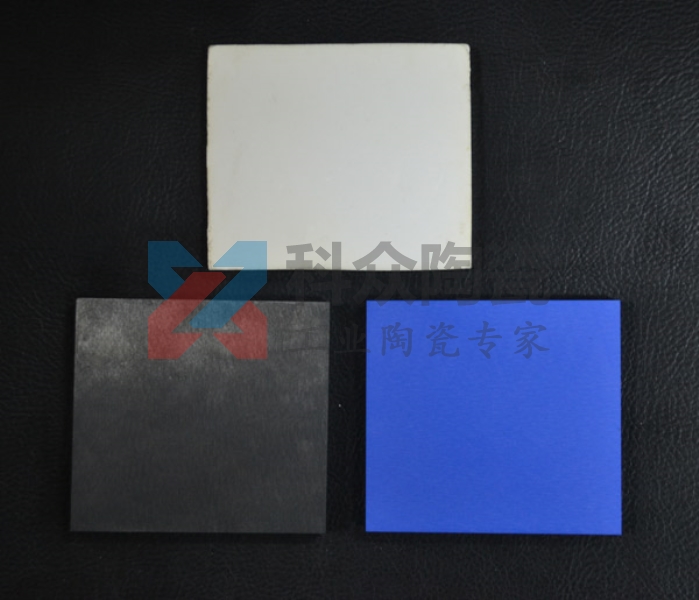

不同顏色氧化鋯陶瓷板

工作支架的厚度：在燒結(jié)前支架的厚度至少是 0.7mm。燒結(jié)后也不少于0.4mm。　　


燒結(jié)：在燒結(jié)前，把支架上面的打磨時產(chǎn)生的碎屑應(yīng)清理干凈。燒結(jié)后支架的大小會有25%的收縮。因此用相匹配的燒結(jié)爐（溫度可達1600℃）是十分必要的。

燒結(jié)程序：

●開始室內(nèi)溫度　
●升溫速率：8℃/min　　
●結(jié)束溫度：1480℃　　
●保持時間：120min　　
●冷卻速率：8℃/min（可調(diào)整）　　
●開爐：300℃必須要注意的是，加工時要有足夠的燒結(jié)工作空間，以防變形。必要時（比較大的長橋）要整體燒結(jié)，燒結(jié)后在切斷各個支點。燒結(jié)后本材料可以達到所需要的物理性能，如近似于1200MPa的最大強度。氧化鋯材料強度高，如果發(fā)現(xiàn)有斷裂情況，基本上都是車削的時候出了問題。　　

注意事項：對于部分燒結(jié)的氧化鋯陶瓷坯的研磨過程中產(chǎn)生碎屑應(yīng)及時清理，且加工人員應(yīng)該配戴防塵面具。
